W przemyśle wytłaczania i mieszania tworzyw sztucznych wydajność wytłaczarki wpływa bezpośrednio na wydajność produkcji, jakość materiału i koszty operacyjne. Chociaż wiele osób koncentruje się na konstrukcji ślimaka lub samej maszynie do wytłaczania,Segmentowa lufa z podwójną śrubąjest jednym z kluczowych elementów decydujących o stabilności i elastyczności przetwarzania.
W przeciwieństwie do tradycyjnych beczek jednoczęściowych, segmentowe beczki dwuślimakowe wykorzystują konstrukcję modułową, która umożliwia wymianę, dostosowywanie lub zmianę układu poszczególnych sekcji lufy zgodnie z różnymi wymaganiami przetwarzania. Konstrukcja ta staje się coraz ważniejsza w zastosowaniach obejmujących konstrukcyjne tworzywa sztuczne, materiały wypełnione, produkcję przedmieszek i wysokowydajne przetwarzanie polimerów.
Co to jest lufa segmentowa z podwójną śrubą?

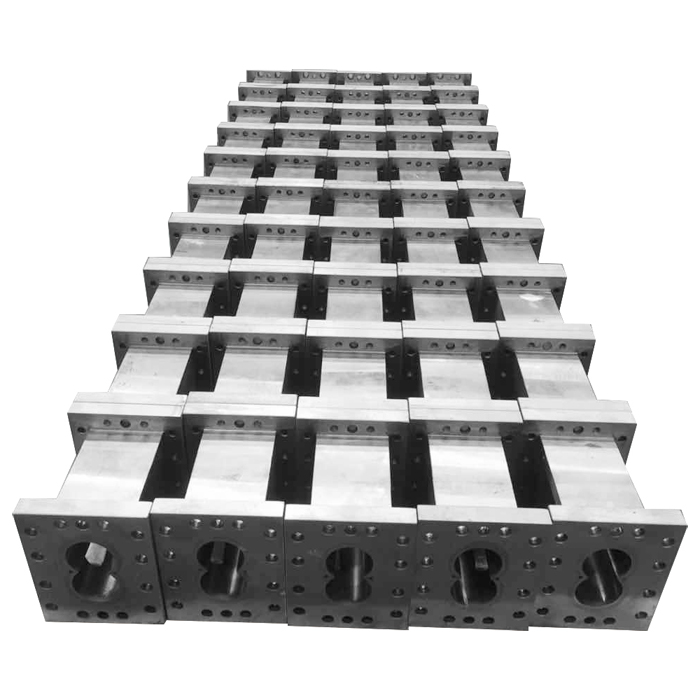

Segmentowa beczka dwuślimakowa to modułowy system beczek stosowany we współbieżnych lub przeciwbieżnych wytłaczarkach dwuślimakowych.
Zamiast produkować lufę jako jeden kompletny element, lufę dzieli się na wiele niezależnych sekcji. Każdy segment może pełnić różne funkcje, takie jak:
Karmienie
Topnienie
Mieszanie
Wentylacja
Przetwarzanie reakcji
Budynek ciśnieniowy
Typowa segmentowa lufa dwuślimakowa obejmuje:
| Część |
Funkcjonować |
| Segment beczkowy |
Zapewnia komorę przetwarzania dla przepływu materiału |
| Kanał ogrzewania/chłodzenia |
Kontroluje temperaturę przetwarzania |
| Odporna na zużycie podszewka |
Poprawia żywotność w warunkach ściernych |
| Kołnierz przyłączeniowy |
Umożliwia montaż wielu sekcji lufy |
Ta modułowa struktura daje producentom większą swobodę optymalizacji procesów wytłaczania.
Dlaczego segmentowe beczki dwuślimakowe są szeroko stosowane?
Nowoczesna obróbka tworzyw sztucznych często wiąże się ze złożonymi materiałami.
Wiele polimerów wymaga specjalnych warunków przetwarzania, ponieważ mogą zawierać:
Włókna szklane
Wypełniacze mineralne
Środki zmniejszające palność
Przedmieszka koloryzująca
Materiały pochodzące z recyklingu
Dodatki funkcjonalne
Konstrukcja stałego cylindra może nie zapewniać wystarczającej elastyczności w przypadku różnych receptur.
Segmentowane cylindry dwuślimakowe umożliwiają przetwórcom dostosowanie konfiguracji maszyny do potrzeb produkcyjnych.
Główne zalety to:
Elastyczna konfiguracja przetwarzania
Łatwiejsza konserwacja
Obniżone koszty wymiany
Lepsze dopasowanie do różnych materiałów
Poprawiona wydajność produkcji
Sekret branżowy: konfiguracja lufy może zmienić wydajność materiału
Mało znanym faktem w procesie wytłaczania jest to, że sam układ beczek może wpływać na końcowe właściwości polimeru.
Różne strefy beczki mogą kontrolować:
Zachowanie podczas topnienia
Intensywność mieszania
Czas pobytu
Dyspersja materiału
Wydajność odgazowywania
Na przykład:
Silniejsza sekcja mieszania może poprawić dyspersję dodatków, ale nadmierne ścinanie może zwiększyć degradację materiału.
Dlatego inżynierowie starannie projektują kombinacje luf w oparciu o:
Charakterystyka materiału
Szybkość produkcji
Wymagania produktu
Temperatura przetwarzania
Lufa nie jest po prostu powłoką ochronną wokół śruby; jest aktywną częścią systemu przetwarzania materiału.
Materiały użyte do produkcji beczek segmentowych z podwójnym ślimakiem
Ponieważ wytłaczanie dwuślimakowe często wiąże się z wysoką temperaturą, ciśnieniem i tarciem, materiały beczek wymagają doskonałej odporności na zużycie.
Typowe materiały obejmują:
Stal azotowana
Używany do ogólnych zastosowań wytłaczania ze względu na:
Dobra twardość
Efektywność kosztowa
Niezawodne działanie
Beczka bimetaliczna
W lufie bimetalicznej zastosowano odporną na zużycie warstwę stopu wewnątrz lufy.
Zalety obejmują:
Wyższa odporność na ścieranie
Dłuższa żywotność
Nadaje się do wypełnianych polimerów
Specjalne materiały stopowe
W przypadku zastosowań silnie korozyjnych lub ściernych można wybrać specjalne stopy w celu poprawy:
Odporność na korozję
Odporność na zużycie
Stabilność termiczna
Proces produkcyjny segmentowych beczek dwuślimakowych
Produkcja wysokowydajnej lufy wymaga precyzyjnej obróbki i technologii materiałowej.
Przygotowanie materiału stalowego
Wysokiej jakości stal stopowa jest wybierana zgodnie z wymaganiami zastosowania.
Precyzyjna obróbka
Otwór wewnętrzny musi zachować dokładne wymiary, aby zapewnić właściwą współpracę pomiędzy:
Elementy śrubowe
Segmenty beczkowe
Materiały do przetwarzania
Obróbka cieplna
Obróbka cieplna poprawia właściwości mechaniczne i zwiększa odporność na naprężenia eksploatacyjne.
Obróbka powierzchniowa
Można zastosować specjalną obróbkę lub warstwy stopu w celu poprawy:
Odporność na zużycie
Odporność na korozję
Żywotność
Kontrola jakości
Typowe inspekcje obejmują:
Dokładność wymiarowa
Badanie twardości
Kontrola powierzchni wewnętrznej
Próba ciśnieniowa
Zastosowania segmentowych beczek dwuślimakowych
Mieszanka tworzyw sztucznych
Beczki segmentowe są szeroko stosowane do produkcji modyfikowanych tworzyw sztucznych zawierających dodatki, wypełniacze lub materiały wzmacniające.
Produkcja koncentratów
Wspierają efektywną dyspersję pigmentu i równomierne mieszanie podczas produkcji przedmieszek kolorowych.
Inżynieria Przetwórstwa Tworzyw Sztucznych
Materiały takie jak:
PA
komputer
ABS
POM
często wymagają precyzyjnej kontroli temperatury i mieszania.
Przemysł recyklingowy
Systemy dwuślimakowe z segmentowymi beczkami są coraz częściej stosowane do przetwarzania polimerów pochodzących z recyklingu ze względu na ich elastyczność w obsłudze różnych warunków materiałowych.
Ukryte wyzwanie: odporność na zużycie i wydajność przetwarzania muszą być zrównoważone
Twardsza powierzchnia lufy nie zawsze oznacza lepsze osiągi.
W zastosowaniach wytłaczania producenci muszą zrównoważyć:
Odporność na zużycie
Efektywność wymiany ciepła
Dokładność obróbki
Koszt
Na przykład materiały wyjątkowo odporne na zużycie mogą zwiększać trudności produkcyjne i wpływać na przewodność cieplną.
Najlepszy projekt beczki zależy od rzeczywistego środowiska przetwarzania, a nie od użycia najdroższego materiału.
Przyszłe trendy w segmentowych beczkach dwuślimakowych
Materiały o dłuższej żywotności
Opracowywane są nowe technologie stopów w celu poprawy odporności na:
Ścieranie
Korozja
Praca w wysokiej temperaturze
Bardziej elastyczne projekty modułowe
Przyszłe systemy wytłaczania będą w dalszym ciągu zmierzać w kierunku łatwiejszego dostosowywania, umożliwiając szybsze dostosowywanie się do nowych materiałów i receptur.
Inteligentna technologia monitorowania
Zaawansowane systemy wytłaczania mogą integrować czujniki do monitorowania:
Zmiany temperatury
Warunki noszenia
Stabilność przetwarzania
Pomaga to ograniczyć nieoczekiwane przestoje i usprawnić zarządzanie produkcją.
